Fare la manutenzione di un quadro elettrico significa controllare nel tempo che interruttori, protezioni, collegamenti e involucro continuino a svolgere correttamente la propria funzione. Non è un’attività da confondere con la semplice pulizia del pannello: un quadro può apparire perfettamente ordinato all’esterno e avere all’interno un morsetto allentato, un dispositivo surriscaldato o un interruttore differenziale che non interviene più correttamente.
La manutenzione deve però essere organizzata distinguendo con chiarezza ciò che può fare un normale utilizzatore da ciò che richiede un elettricista qualificato. Controllare che il quadro non presenti odore di bruciato, verificare che lo sportello sia integro e utilizzare il pulsante TEST del differenziale secondo le indicazioni del costruttore sono operazioni molto diverse dall’aprire il quadro, serrare morsetti o effettuare misure elettriche.
La normativa tecnica italiana considera le verifiche e la manutenzione elementi essenziali per conservare nel tempo la sicurezza dell’impianto. La CEI 64-8, nella sua edizione vigente, dedica una parte specifica alle verifiche degli impianti elettrici di bassa tensione, mentre la CEI 11-27 disciplina le procedure di sicurezza per i lavori sugli impianti elettrici e in prossimità di essi. Per abitazioni, uffici e attività occorre inoltre tenere conto delle disposizioni legislative applicabili, tra cui il DM 37/2008 e, nei luoghi di lavoro, la normativa sulla sicurezza sul lavoro.
Vediamo quindi come organizzare una manutenzione sensata, quali segnali controllare, come predisporre una scheda di manutenzione e quando è necessario smettere di fare verifiche esterne e chiamare un professionista.
Perché il quadro elettrico necessita di manutenzione
Il quadro contiene i dispositivi che distribuiscono e proteggono i circuiti dell’impianto. Interruttore generale, magnetotermici, differenziali, eventuali scaricatori di sovratensione, relè e altri componenti lavorano continuamente anche quando nessuno li aziona manualmente.
Con gli anni i collegamenti possono risentire di cicli termici, vibrazioni e invecchiamento. Polvere e umidità possono peggiorare le condizioni dell’involucro. I meccanismi degli interruttori possono rimanere inutilizzati per lunghi periodi e alcuni dispositivi richiedono prove periodiche. La manutenzione ha quindi due obiettivi. Il primo è individuare un difetto prima che provochi un’interruzione del servizio. Il secondo, molto più importante, è verificare che le protezioni continuino a funzionare quando realmente servono.
Non esiste un’unica frequenza valida per tutti i quadri
La periodicità dipende da ambiente, tipo di impianto, carichi, età e importanza del servizio.
Il quadro di un appartamento asciutto e utilizzato normalmente non lavora nelle stesse condizioni di quello installato in un laboratorio pieno di polvere, in un locale umido o in un’attività dove i circuiti vengono caricati intensamente per molte ore al giorno.
Le indicazioni tecniche sulla manutenzione considerano proprio fattori come condizioni ambientali, vetustà dei componenti, sollecitazioni esterne, frequenza delle manovre e necessità di continuità del servizio.
Per questo non è corretto stabilire che qualsiasi quadro debba essere smontato ogni sei mesi oppure ogni cinque anni. Bisogna costruire un piano adatto all’impianto e rispettare anche le indicazioni dei costruttori dei dispositivi.
Quali controlli può fare l’utilizzatore
Un utente non qualificato dovrebbe limitarsi essenzialmente ai controlli che non richiedono l’apertura delle parti protette del quadro.
Può osservare lo stato dello sportello, delle etichette e delle leve accessibili, verificare se sono presenti rumori insoliti o odori di surriscaldamento e controllare che nessun dispositivo mostri evidenti segni esterni di danneggiamento.
Può inoltre azionare il tasto TEST dei dispositivi differenziali quando questa operazione è prevista dal costruttore e accessibile normalmente dal frontale.
Non dovrebbe invece rimuovere pannelli interni, verificare morsetti, lavorare sui cavi o effettuare misure sulle parti attive. Queste attività espongono al rischio elettrico anche quando l’intervento può sembrare semplice.
Fare un controllo visivo del quadro
Una volta ogni tanto osserva il quadro senza aprirne le parti interne. Lo sportello deve chiudersi correttamente e il frontale non dovrebbe presentare deformazioni o annerimenti.
Controlla che le leve degli interruttori siano integre e che non vi siano componenti parzialmente fuori sede. Le etichette dei circuiti dovrebbero essere leggibili: sapere quale interruttore alimenta cucina, prese, climatizzatore o altri circuiti diventa molto importante quando serve isolare rapidamente una zona.
Presta attenzione anche alla presenza di umidità. Condensa, gocce o tracce di infiltrazione vicino al quadro richiedono un intervento rapido, perché acqua ed elettricità non devono entrare in contatto.
Odore di bruciato e plastica scolorita non devono essere ignorati
Un odore insolito vicino al quadro merita sempre attenzione. Un collegamento con elevata resistenza elettrica può riscaldarsi eccessivamente e danneggiare isolanti e componenti.
Se senti odore di plastica surriscaldata, noti annerimenti o percepisci crepitii, non aprire il quadro per cercare il punto caldo.
Se puoi farlo attraverso i normali comandi accessibili e senza esporti a rischio, interrompi l’utilizzo del circuito interessato e contatta un elettricista. In presenza di fumo, scintille o una situazione chiaramente pericolosa, utilizza le procedure di emergenza appropriate e non manipolare il quadro.
Controllare se un interruttore scatta frequentemente
Un magnetotermico che interviene una volta in seguito a un sovraccarico occasionale non indica necessariamente un problema del quadro. Se lo stesso dispositivo scatta spesso, però, bisogna scoprirne il motivo.
Potrebbe esserci un carico superiore a quello previsto, un cortocircuito intermittente, un problema dell’apparecchio collegato o un difetto dell’impianto.
Non sostituire autonomamente il magnetotermico con uno di corrente nominale maggiore per impedire gli scatti. Il dispositivo è coordinato con caratteristiche e sezione dei conduttori. Aumentarne la taglia senza una verifica può eliminare una protezione essenziale.
La prova dell’interruttore differenziale
L’interruttore differenziale, spesso chiamato comunemente salvavita, dispone normalmente di un tasto indicato con TEST o con la lettera T.
Premendo questo pulsante a dispositivo alimentato viene simulata internamente una condizione che deve provocare l’apertura dell’interruttore. È un controllo funzionale importante perché permette anche di movimentare il meccanismo.
La frequenza non è identica per qualsiasi dispositivo. I produttori riportano indicazioni specifiche sul frontale, nella documentazione tecnica o nel manuale. Per esempio, alcuni dispositivi destinati all’ambito domestico riportano espressamente una prova mensile, mentre altri costruttori indicano frequenze differenti in base a età e condizioni ambientali.
La regola migliore è quindi seguire la frequenza riportata dal costruttore dell’interruttore installato.
Cosa deve succedere premendo TEST
Premendo il pulsante di prova, il differenziale deve aprire e interrompere il circuito protetto. Successivamente può essere riarmato tramite la normale leva, se non esistono altre anomalie.
Prima della prova considera che verrà tolta corrente alle utenze a valle. Spegni o metti in sicurezza computer, apparecchiature e altri dispositivi che potrebbero risentire di un’interruzione improvvisa.
Se premendo TEST il differenziale non scatta, non considerare superata la prova e non ignorare il risultato. È opportuno far controllare rapidamente il dispositivo da un elettricista, perché il livello di protezione dell’impianto potrebbe essere ridotto.
Il tasto TEST non sostituisce le verifiche strumentali
Un differenziale che scatta premendo TEST ha superato quella specifica prova funzionale, ma questo non dimostra da solo che tutti i parametri di intervento siano corretti.
Durante una verifica professionale vengono utilizzati strumenti per misurare, quando necessario, corrente e tempo di intervento del dispositivo e per controllare altre caratteristiche dell’impianto.
Il semplice pulsante frontale non sostituisce quindi le verifiche previste dalla normativa tecnica.
Controllo dei serraggi: operazione per il professionista
I morsetti attraversati dalla corrente possono essere soggetti a cicli termici e sollecitazioni. Un collegamento non corretto può creare surriscaldamento.
Questo non significa che sia opportuno aprire il quadro periodicamente e stringere tutte le viti “per sicurezza”. Anche un serraggio eccessivo può danneggiare morsetti e conduttori.
I dispositivi hanno coppie di serraggio specificate dal costruttore. L’eventuale verifica e il serraggio devono quindi essere eseguiti da personale competente, utilizzando procedure e utensili adeguati e dopo avere messo l’impianto nelle corrette condizioni di sicurezza.
Perché non basta abbassare l’interruttore generale
Spegnere l’interruttore generale accessibile dal frontale non significa necessariamente che ogni parte interna del quadro sia priva di tensione.
I conduttori a monte dell’interruttore possono rimanere alimentati. Possono inoltre essere presenti più sorgenti, per esempio fotovoltaico, sistemi di accumulo, gruppi di continuità o generatori.
Per questo l’apertura del quadro e i lavori elettrici non devono essere affrontati basandosi semplicemente sulla posizione di una leva. La corretta messa fuori tensione e la verifica dell’assenza di tensione rientrano nelle procedure professionali di sicurezza.
Controllo della temperatura dei componenti
Un surriscaldamento può indicare sovraccarico, connessioni difettose o problemi di contatto.
Nei quadri di attività commerciali, industrie e impianti con carichi rilevanti può essere utile effettuare controlli termografici. Una termocamera permette al tecnico di confrontare le temperature dei componenti e individuare anomalie che a occhio nudo non sono ancora visibili.
La termografia deve però essere interpretata correttamente. Un componente più caldo di un altro non è automaticamente guasto: corrente, carico e condizioni di funzionamento devono essere considerate insieme.
Polvere all’interno del quadro
Nei quadri installati in ambienti puliti l’accumulo può essere limitato. In laboratori, officine e ambienti industriali la situazione è molto diversa.
Polvere e contaminanti possono depositarsi sulle apparecchiature, ridurre la dispersione del calore e, in particolari condizioni, favorire problemi di isolamento.
La pulizia interna richiede apertura dell’involucro e deve quindi essere affidata a personale qualificato secondo procedure sicure.
Non soffiare aria compressa attraverso le fessure del frontale. Potresti semplicemente spingere lo sporco in punti più difficili da raggiungere o creare condensa se l’aria non è correttamente trattata.
Umidità, corrosione e ambienti difficili
Un quadro collocato in cantina, garage, locale tecnico o zona industriale può essere esposto a condizioni più aggressive rispetto a quello di un appartamento.
La comparsa di ossidazione sui componenti o di condensa all’interno non dovrebbe essere risolta soltanto asciugando il quadro.
Bisogna capire perché l’umidità entra e verificare se il grado di protezione dell’involucro è adatto all’ambiente. Guarnizioni, pressacavi e chiusure possono deteriorarsi nel tempo.
Controllare le etichette dei circuiti
Una manutenzione efficace comprende anche la documentazione.
Ogni interruttore dovrebbe essere identificabile con facilità. Scrivere “prese 1” o “linea 2” può essere poco utile se nessuno sa quali locali alimenti.
Utilizza descrizioni comprensibili, come “prese cucina”, “climatizzatore zona giorno”, “lavatrice” oppure “illuminazione piano superiore”.
Se un elettricista modifica l’impianto, aggiorna anche le etichette. Un quadro tecnicamente funzionante ma con indicazioni sbagliate può creare problemi durante emergenze e manutenzioni successive.
Conservare la documentazione dell’impianto
È utile conservare dichiarazione di conformità, eventuali progetti, schemi del quadro, manuali dei componenti principali e documenti relativi agli interventi eseguiti.
Quando viene sostituito un dispositivo o modificato un circuito, la documentazione dovrebbe essere aggiornata quando previsto.
Le indicazioni tecniche sulla manutenzione attribuiscono grande importanza proprio alla disponibilità di schemi, specifiche delle apparecchiature, manuali e registrazioni degli interventi.
Per un’abitazione semplice può bastare un fascicolo ben organizzato. Per un’attività con più quadri conviene predisporre un vero archivio tecnico.
La scheda di manutenzione del quadro elettrico
Una scheda di manutenzione permette di evitare controlli casuali e di ricordare che cosa è stato verificato, quando e da chi. È particolarmente utile nelle aziende e nelle strutture con più quadri, ma può essere usata anche per un impianto domestico complesso.
La scheda dovrebbe innanzitutto identificare il quadro: denominazione, posizione, codice interno quando presente, tensione nominale e circuito o area servita.
Conviene poi riportare i principali componenti soggetti a verifica, senza trasformare la scheda in una copia completa dello schema elettrico. Per esempio si possono annotare interruttore generale, differenziali, scaricatori e altri dispositivi che richiedono manutenzione specifica.
Per ogni controllo devono essere indicati data, tipo di verifica, esito e nome della persona che l’ha eseguita. Se viene rilevata un’anomalia, bisogna annotare anche l’azione correttiva prevista e la data della successiva chiusura dell’intervento.
Che cosa inserire nella scheda manutenzione
Una scheda manutenzione del quadro elettrico correttamente organizzata può prevedere voci dedicate all’esame visivo dell’involucro, integrità delle chiusure, leggibilità delle etichette, prova dei differenziali, verifica professionale dei serraggi quando programmata, controllo strumentale delle protezioni, eventuale termografia e pulizia interna.
Non è necessario effettuare tutte queste operazioni con la stessa frequenza. Proprio la scheda può indicare per ogni controllo una periodicità diversa.
La frequenza dovrebbe essere definita tenendo conto delle indicazioni del costruttore, dell’ambiente, dell’età dell’impianto, dell’intensità di utilizzo e dell’importanza della continuità di servizio.
In questo modo il piano manutentivo diventa verificabile: non ci si limita a ricordare vagamente che “il quadro è stato controllato qualche anno fa”.
Registrare anche gli interventi correttivi
Supponiamo che durante un controllo venga individuato un differenziale che non risponde al TEST oppure un componente con segni di surriscaldamento.
La scheda non dovrebbe chiudersi con la semplice annotazione “anomalia rilevata”. Bisogna registrare l’intervento successivo: dispositivo sostituito, collegamento ripristinato, ulteriore verifica eseguita e data.
Lo storico permette anche di individuare problemi ricorrenti. Se lo stesso circuito ha generato tre interventi in un anno, può essere necessario approfondire la causa anziché continuare a ripristinare ogni singolo guasto.
Un esempio di struttura della scheda
La prima parte può contenere identificazione del quadro e riferimenti dell’impianto. La seconda può raccogliere i controlli programmati. La terza registra gli interventi effettivamente svolti.
Per ogni riga è utile avere almeno data prevista, data effettiva, attività, esito, eventuale anomalia, intervento richiesto, tecnico e note.
Se la manutenzione viene gestita con Excel o software dedicato, è possibile aggiungere promemoria automatici per le prossime verifiche e allegare fotografie o rapporti di prova.
Verifiche strumentali professionali
La manutenzione non termina con l’ispezione visiva. A seconda dell’impianto possono essere necessarie misure della continuità dei conduttori di protezione, dell’isolamento, dell’efficacia delle protezioni, dei differenziali e dell’impianto di terra.
La CEI 64-8 dedica la Parte 6 proprio alle verifiche iniziali e periodiche, basate su esame a vista e prove.
Queste attività richiedono strumenti adeguati e personale competente. Non sono controlli da eseguire utilizzando un normale multimetro senza conoscere procedure e criteri di valutazione.
Scaricatore di sovratensione e manutenzione
Alcuni quadri dispongono di SPD, cioè dispositivi di protezione contro le sovratensioni.
Molti modelli possiedono un indicatore visibile dal frontale che segnala lo stato del dispositivo. In condizioni normali viene mostrato un colore o simbolo previsto dal costruttore; quando il modulo non è più efficiente compare una diversa indicazione.
Controllare visivamente l’indicatore può rientrare nella manutenzione ordinaria dell’utilizzatore se non richiede l’apertura delle protezioni.
La sostituzione del modulo, invece, deve essere effettuata secondo le procedure del sistema e da personale idoneo.
Quadri con fotovoltaico e accumulo
La manutenzione diventa più delicata quando l’edificio possiede più sorgenti di alimentazione.
Un impianto fotovoltaico può mantenere energizzate alcune parti anche dopo l’apertura del normale interruttore generale. Lo stesso vale per sistemi di accumulo, UPS e gruppi elettrogeni.
Per questo la documentazione e la corretta identificazione dei dispositivi di sezionamento diventano ancora più importanti.
Un utilizzatore non dovrebbe aprire un quadro di questo tipo credendo che l’assenza della rete pubblica significhi automaticamente assenza di tensione.
Quadro elettrico domestico e quadro aziendale
In casa la manutenzione dell’utilizzatore può limitarsi a controlli visivi e prove previste dei dispositivi accessibili, programmando periodicamente una verifica professionale soprattutto negli impianti vecchi o modificati nel tempo.
In un luogo di lavoro la gestione è più strutturata. Il D.Lgs. 81/2008 impone al datore di lavoro di adottare misure per ridurre il rischio elettrico e mantenere gli impianti in condizioni di sicurezza. Esistono inoltre verifiche e obblighi specifici per impianti di terra, protezioni contro le scariche atmosferiche e installazioni particolari.
La scheda di manutenzione diventa quindi parte di un sistema documentale più ampio e deve coordinarsi con valutazione dei rischi, controlli e verifiche previste per quell’attività.
DM 37/2008 e interventi sull’impianto
Il DM 37/2008 disciplina gli impianti all’interno degli edifici e individua i requisiti delle imprese abilitate per gli interventi che rientrano nel suo campo di applicazione.
Una semplice prova esterna dell’interruttore differenziale non deve essere confusa con una modifica del quadro.
Quando invece si aggiungono circuiti, sostituiscono componenti modificando le caratteristiche dell’impianto oppure eseguono lavori che vanno oltre la normale gestione dell’utente, è necessario affidarsi a un’impresa abilitata e valutare la documentazione richiesta per lo specifico intervento.
Quando è utile la termografia
La termografia è particolarmente interessante nei quadri che alimentano carichi elevati o dove un fermo improvviso provocherebbe conseguenze importanti.
L’immagine termica permette di individuare differenze di temperatura tra connessioni e componenti mentre l’impianto lavora.
Un morsetto sensibilmente più caldo rispetto a componenti equivalenti può suggerire un collegamento da controllare. Lo stesso vale per un interruttore che opera a temperature anomale.
La valutazione va però effettuata da personale competente perché temperatura ambiente, corrente effettiva e caratteristiche del dispositivo influenzano il risultato.
Quando un quadro vecchio merita una verifica completa
Non esiste un’età precisa oltre la quale un quadro deve essere sostituito automaticamente.
Un impianto molto datato dovrebbe però essere controllato con maggiore attenzione, soprattutto se nel tempo sono stati aggiunti climatizzatori, piani a induzione, wallbox, pompe di calore o altri carichi che non esistevano quando il quadro è stato progettato.
Il semplice fatto che “non sia mai successo nulla” non dimostra che le protezioni siano ancora adeguate alle esigenze attuali.
Dopo una ristrutturazione controllare anche il quadro
Polvere di muratura, modifiche ai circuiti e nuove utenze possono cambiare le condizioni dell’impianto.
Dopo lavori importanti è opportuno verificare che schemi ed etichette corrispondano alla nuova configurazione e che i dispositivi di protezione siano correttamente coordinati con i circuiti modificati.
Se durante la ristrutturazione è entrata molta polvere nel quadro, la pulizia interna deve essere eseguita in sicurezza dal professionista.
Cosa non fare durante la manutenzione
Non rimuovere il pannello frontale per osservare “se c’è qualcosa di bruciato”. Le parti a monte dei dispositivi possono essere alimentate anche con alcune leve abbassate.
Non stringere morsetti con un normale cacciavite senza conoscere le coppie previste e senza avere messo l’impianto nelle corrette condizioni di sicurezza.
Non spruzzare detergenti, lubrificanti o aria compressa dentro il quadro.
Non sostituire magnetotermici con modelli di amperaggio superiore perché scattano spesso e non bypassare differenziali che intervengono apparentemente senza motivo.
Non installare autonomamente ponti, fili aggiuntivi o dispositivi di riarmo improvvisati.
Quando chiamare immediatamente un elettricista
Chiama un professionista quando senti odore di bruciato, trovi componenti anneriti, percepisci ronzii o crepitii anomali oppure un interruttore differenziale non scatta durante la prova prevista.
Serve una verifica anche quando un magnetotermico o differenziale interviene frequentemente senza una causa evidente, quando una parte del quadro diventa molto calda o quando compaiono segni di umidità.
È opportuno far controllare l’impianto anche dopo modifiche importanti ai carichi domestici oppure quando il quadro è molto vecchio e non si conosce la data dell’ultima verifica.

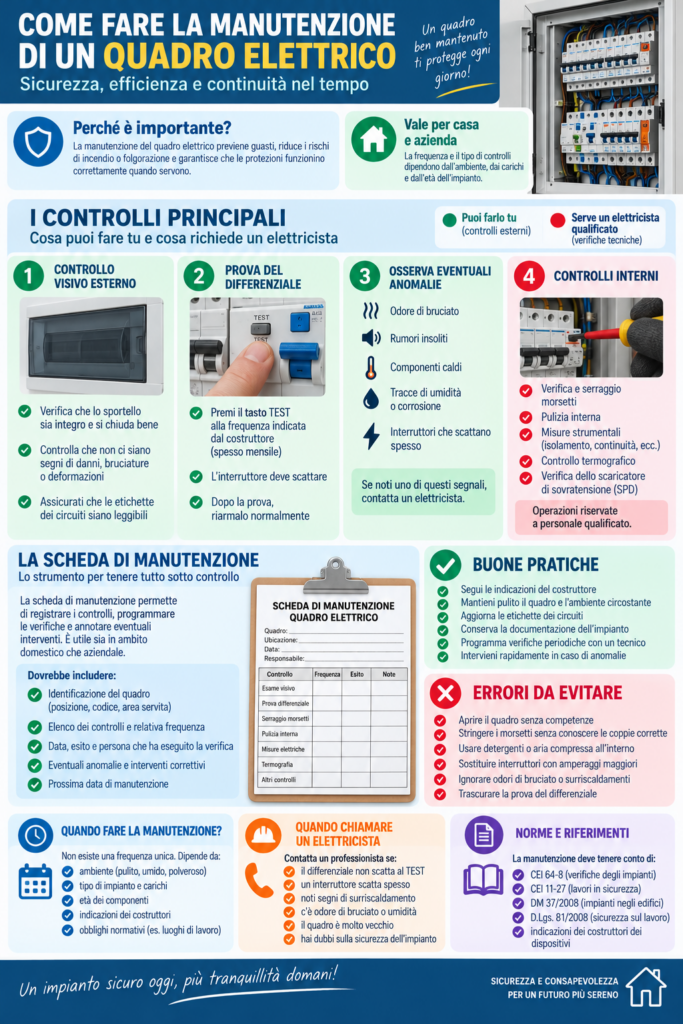

Come organizzare una manutenzione efficace
Inizia raccogliendo la documentazione disponibile e identificando chiaramente i circuiti.
Predisponi quindi una scheda di manutenzione con i controlli che devono essere eseguiti dall’utilizzatore e quelli affidati al tecnico. Inserisci per ogni attività la frequenza prevista dal costruttore o definita in base alle condizioni dell’impianto.
Esegui regolarmente il controllo visivo esterno e il test dei differenziali secondo le relative istruzioni. Registra data ed esito nella scheda.
Programma poi le verifiche professionali in funzione di età, ambiente, tipo di utilizzo e obblighi applicabili. Il tecnico potrà effettuare esame interno, controlli strumentali, verifica dei serraggi, termografia quando utile e prove delle protezioni.
Ogni anomalia rilevata dovrebbe generare un intervento correttivo documentato e non semplicemente una nota da ricordare in futuro.
Conclusioni
La manutenzione di un quadro elettrico non consiste nell’aprirlo periodicamente e stringere qualche vite. Per l’utilizzatore significa soprattutto controllare lo stato esterno, mantenere leggibili le identificazioni dei circuiti e provare gli interruttori differenziali con il tasto TEST alla frequenza indicata dal relativo costruttore. Odori di bruciato, segni di surriscaldamento, umidità e interventi frequenti delle protezioni devono essere considerati segnali da approfondire.
Le attività interne, come verifica dei collegamenti, serraggio dei morsetti, misure di isolamento, prove strumentali, termografia e sostituzione dei dispositivi, richiedono invece personale qualificato e procedure di sicurezza appropriate. Una semplice scheda di manutenzione con identificazione del quadro, controlli programmati, date, esiti e interventi correttivi permette di trasformare controlli occasionali in una manutenzione realmente organizzata. Il passo più utile è quindi documentare il quadro che possiedi, verificare le indicazioni dei suoi dispositivi e programmare una verifica professionale quando età, condizioni ambientali o anomalie rendono insufficiente il solo controllo esterno.
